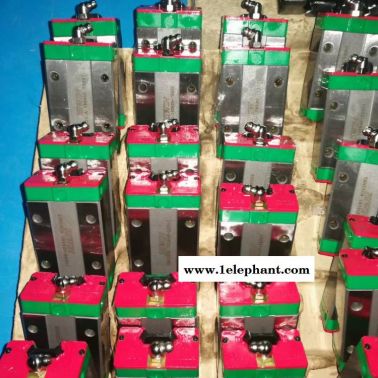

產品特性 : | 導軌 | 品牌 : | HIWIN/上銀 |
型號 : | HGH25CA1R350 | 種類 : | 滾動導軌 |
滑行軌跡 : | 直線導軌 | 訂貨號 : | HGH25CA1R350 |
貨號 : | HGH25CA1R350 | 滑軌寬度 : | 25 |
滑塊個數 : | 2 | 額定動載荷 : | 26.48KN |
額定靜載荷 : | 56.19KN | 精度等級 : | N |
固定螺栓尺寸 : | M6 | 允許靜力矩 : | 0.64 |
滑塊固定方式 : | 上鎖式 | 滑軌長度 : | 350 |
直線軸承主要用在自動化機械上比較多,像德國進口的機床,折彎機,激光焊接機等等,當然直線軸承和直線軸是配套用的。像直線導軌主要是用在精度要求比較高的機械結構上,直線導軌的移動元件和固定元件之間不用中間介質,而用滾動鋼球。
由于對生產制造精度嚴格管控,直線導軌尺寸能維持在一定的水準內,且滑塊有保持器的設計以防止鋼珠脫落,因此部份系列精度具可互換性,客戶可依需要訂購導軌或滑塊,亦可分開儲存導軌及滑塊,以減少儲存空間。
所有方向皆具有高剛性
運用四列式圓弧溝槽,配合四列鋼珠等45度之接觸角度,讓鋼珠達到理想的兩點接觸構造,能承受來自上下和左右方向的負荷;在必要時更可施加預壓以提高剛性。1、直線導軌主要用在自動化機械上比較多,像德國進口的機床,折彎機,激光焊接機等等,當然直線導軌和直線軸是配套用的?!?br style="color: rgb(51, 51, 51); font-family: " pingfang="" lantinghei="" microsoft="" /> 2、直線導軌主要是用在精度要求比較高的機械結構上,直線導軌的移動元件和固定元件之間不用中間介質,而用滾動鋼球。因?yàn)闈L動鋼球適應于高速運動、摩擦系數小、靈敏度高,滿足運動部件的工作要求,如機床的刀架,拖板等。如果作用在鋼球上的作用力太大,鋼球經受預加負荷時間過長,導致支架運動阻力增大。
