| 編號 | 012010 |
|---|---|
| 別名 | 火焰檢測器 |
| 材質 | 灰鑄鐵 |
| 適用范圍 | 工業燃?xì)馊紵骰鹧姹O(jiān)測 |
| 外形尺寸 | 155*90*55 |
| 品牌 | 寶威燃控 |
| 型號 | BWZJ-13 |
| 加工定制 | 是 |

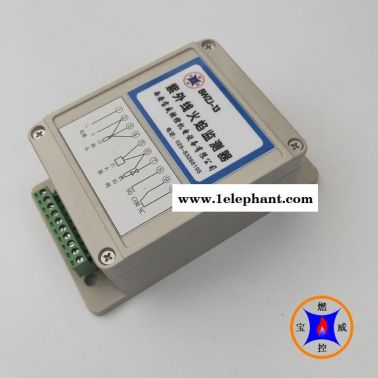

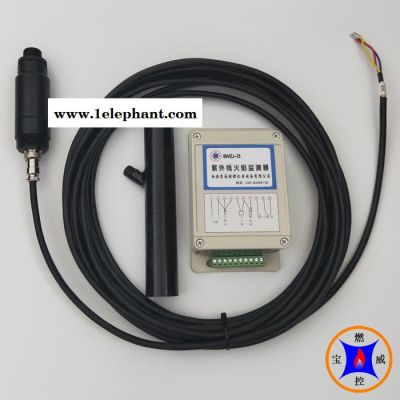

BWZJ-13紫外線火焰檢測器，用于燃?xì)?、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。
可控制點火裝置自動點火，點火同時自動打開燃料閥。接通電源，電源指示燈（紅色）亮，在設定時間（6秒）內沒有點燃，控制器自動關閉燃料閥；如點火成功則保持燃料閥打開，燃料正常供應。監測火焰時，若監測到有火焰，控制器著火指示燈（綠色）亮，并保持燃料閥打開，燃料正常供應；監測到無火焰時，控制器著火指示燈（綠色）滅，并自動關閉燃料閥。
BWZJ-13紫外線火焰檢測器主要技術參數：
1、電源：220V±10% 50/60Hz
2、火焰檢測：UV探頭
3、檢測響應時間：≤0.2秒
4、UV探頭光譜范圍：190-280mm
5、UV探頭與監測器連接電纜≤50米
6、檢測對象：燃?xì)狻⑷加?
7、工作溫度：-20℃～80℃
8、體積：155×90×55mm
9、安裝尺寸：135×52mm 安裝孔4-φ5
10、探頭安裝孔：φ18，通風冷卻
11、監測器材質：工程塑料
12、UV探頭材質：鋁或不銹鋼
火焰檢測器在使用過程中應注意哪些事項：
1、火焰檢測器是滅火保護裝置的主要組成部分。它應對爐膛和燃燒器的火焰進行正確的檢測，有足夠的靈敏度和抗干擾的能力，元件有一定的耐溫性、抗氧化性和使用壽命，能可靠地發出測量信號。
采用哪一種形式的火焰檢測器探頭，應根據與燃料有關的被檢火焰的特性選定。未經較長時間運行考驗并經鑒定取得合格證的火焰檢測器，不應推廣采用。
2、火焰檢測器的安裝位置和數量與爐膛及燃燒器的具體結構有關，與燃料的特性以及爐膛安全保護裝置要求的功能有關。在爐膛設計時**應考慮火焰檢測器的布置及其視界。
投運時，應進行現場調試，以確定監視角。當采用監測全爐膛火焰時，應在爐膛四側的上層燃燒器上部，分別裝設火焰檢測器；當監視單個燃燒器或一層火焰時，至少應在底部、頂端和中間一層的燃燒器處均配有火焰檢測器。對燃燒器火焰檢測器的探頭，應對準火焰的敏感區段，當火焰有可能脫離觀測區段時，應調整探頭的安裝位置。設計及安裝時，應考慮運行人員有進行這種調整的可能性。
3、為保證火焰檢測器探頭工作穩定，不受煙塵的污染，應有足夠風壓和風量的專用風機（并有備用）向探頭供給經過過濾的清潔冷卻風，以保證在爐膛出現正壓時，爐煙不至與探頭直接接觸，避免探頭元件溫度超過允許值。
4、對火焰檢測器的元件應有自檢的功能，在元件有故障時，能自動發出信號。
