| 產品型號 | CSEP-L |
|---|---|
| 工作電流 | 1 |
| 工作電壓 | 220 |
| 功率 | 10 |
| 庫存 | 是 |
| 類型 | 閃光警示燈 |
| 閃動次數/分鐘 | 80 |
| 適用范圍 | 化驗室,熱老化試驗,高溫試驗,老化試驗,科研單位,塑料工業,食品微生物分析,制藥工業 |
| 顏色 | 紅色 |
| 品牌 | ciscoreddy |
| 加工定制 | 是 |
CSEP-L重負荷 耐壓工業用 防爆警示燈 信號燈 | 壓鑄鋁合金材料外殼/堅固耐用 | ||||||
LED高亮發光二管 信號燈 指示燈 | |||||||
| |||||||
產品功能介紹 |
| ||||||
1.堅固經久耐用的工業用,重負荷、船用.危險區域防爆型產品Explosion-proof warning lights ,Explosion-proof lights,Explosion-proof alarm lights | |||||||
2.采用引進技術內反光鏡反射原理使光照更擴散,發光更均勻的自主設計，高亮度LED長亮/閃亮警示燈,信號燈 | |||||||
3.外罩:不銹鋼金屬保護網 | |||||||
4.產品內部電路板配裝有發光模式選擇開關，使用者可以根據現場需求選擇長亮,閃亮,詳細的選擇方式見下表 | |||||||
5.適合用于石油化學處理設備、火藥制造廠,輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工行業等易燃易爆危險場所 | |||||||
6.燈罩顏色 :紅色-R 黃-Y 綠-G 藍-B 白-W | |||||||
7.閃亮次數 : 60~80/mim | |||||||
8.材質 : 燈內罩-PC, 身體-壓鑄鋁DIECAST Al, 反光鏡-耐熱性ABS,燈外罩-防爆,強化玻璃 | |||||||
9.底座標準顏色:MUNSELL NO.7.5BG7/2 | |||||||
10.技術認證 : CE, KIMM, ABS,KR | |||||||
11.保護等級 :ExdII CT6, IP66 | |||||||
12.防爆填料函屬用戶選購件 | |||||||
13.遙控,光控,紅外線控制,可充電，帶蓄電池，等特殊要求可按用戶要求定制 | |||||||
產品規格 | |||||||
型號 | 發光源 | 電壓 | 電流 | 重量 | 閃亮次數/flashe | 顏色 | |
CSEP-L(長亮) | 高亮LED發光二極管 | DC12V | 0.256A | 4.87Kg | 60-80Per/Min | 紅-R | |
DC24V | 0.187A | 黃-A | |||||
CSEP-LF(閃亮) | AC110V | 0.076A | 4.98Kg | 綠-G | |||
AC220V | 0.057A | 藍-B | |||||
AC380V | 0.025A | 白-W | |||||
IP67/IP68,超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(AC48V, AC440V ,DC110V, DC220V,DC48V等)可以定做 | |||||||

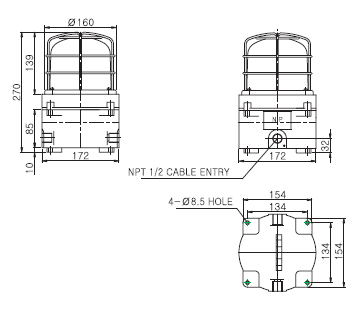

* 外形安裝圖 | * 接線方法 | ||||||
| 電源線 引入口(CABLE ENTRY) | ||||||
| |||||||
1.使用防爆填料函 | |||||||
2.電源線 接入口:標準規格 : PF 1/2 | |||||||
3.引入口 PF 3/4 尺寸可以定做 | |||||||
接線方法 | |||||||
1.AC交流電源產品：不用分正負極,直接連接電源. | |||||||
2.DC直流電源產品：黑色線端子連接在負極(-)。 | |||||||
3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型 | |||||||
| |||||||
定做產品(-LC型)引出電源線和信號線。 | |||||||
1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm | |||||||
2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm | |||||||
* 使用時注意事項 | |||||||
1.本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。 | |||||||
2.電源線連接入口用防水用接頭或防爆型接頭，保證產品的封閉性能。 沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。 | |||||||
3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或?qū)е庐a(chǎn)品動作不良等問題。請保證使用電壓在額定電壓的±5% 以?xún)?nèi)的范圍。 | |||||||
4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。 | |||||||
5.不要給產品強的沖擊，這會成為部件的損壞或斷路的原因 | |||||||
6.不要把外露在產品上的電線強制的拉長。 這是引起產品故障的原因之一。 | |||||||
請用戶仔細閱讀使用說明書和參考產品結構圖按照正確的使用方法操作. | |||||||
* 信號燈的長亮/閃亮選擇 | |||||||
為了方便用戶的使用，安裝板上有長亮/閃亮選擇開關。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作。 | |||||||
1.分離玻璃燈座和底座,打開內燈燈罩,確認LED線路板上的長亮/閃亮選擇開關。(如下圖) | |||||||
2.長亮/閃亮動作選擇開關: |
| ||||||
a). 用長亮/閃亮選擇開關，選擇需要的動作 | |||||||
b). 開關在L的位置的時候常亮。 | |||||||
c). 在LF的位置的時候閃亮。 | |||||||
| |||||||
* 型號選擇 | |||||||
CSEP - | L - | 220 - | R |
|
|
| |
型號 | 光源 | 電壓 | 顏色 | 技術資料下載(download) | |||
CSEP - L (LED常亮) | 12-DC12V | 紅-R | 下載(download) | ||||
CSEP - LF(LED閃亮) | 24-DC24V | 黃-A |
|
|
| ||
CSEP - LS(LED頻閃) | 110-AC110V | 綠-G |
|
|
| ||
CSEP - LR(LED旋轉亮) | 220-AC220V | 藍-B |
| ||||
CSEP - L3(LED單燈3色) | 380-AC380V | 白-W |
|
|
| ||
CSEP - S(氙燈管) |
| 紅藍-RB |
|
|
| ||
CSEP - W (鎢絲燈泡) |
|
|
|
|
| ||
