權 利 要 求 書
1.本實用新型是一種可調流量試壓泵，其特點是在普通試壓泵水箱上安裝一個“S”型鋼制防水板，并在其上部“S”空腔內安裝變頻器，在“S”板頂部安裝頂部控制按鈕板，其電路連接則是由三相電源直接引入變頻器再由變頻器的輸出直接接入試壓泵電機，整機控制則是由變頻器內部控制端口直接連接頂部控制按鈕板的試壓泵。
說 明 書
可調流量試壓泵
技術領域
本實用新型涉及一種由電路控制試壓泵電機轉速而達到調節試壓泵出水流量最終實現升壓速度可調的裝置，適用于各種對試壓速度有嚴格要求的場所，尤其適合在小容器高精度試壓的領域。
背景技術
目前，公知的試壓泵都是機械部分調節出水流量的試壓方式的。其試壓速度都是不可調節的，其出水流量只有在試壓泵體上粗略地調節，而且調節難度大，操作復雜，容易損壞泵體。對于進行小容器高精度的試壓(比如對核電廠的主蒸汽管路的水壓試驗)，普通的電動試壓泵是無法做到的，因?yàn)樵谠噳哼^(guò)程中，不僅要達到規定的試壓曲線，而且中途不允許停機，只要在試壓過程中出現停機現象，整個試壓過程就必須重新來過。
發明內容
為了克服現有試壓泵的不足，在試壓泵上安裝一個變頻器，并在普通試壓泵水箱上安裝一個“S”型鋼制防水板，并在其上部“S”空腔內安裝變頻器，在“S”板頂部安裝頂部控制按鈕板，其電路連接則是由三相電源直接引入變頻器再由變頻器的輸出直接接入試壓泵電機，整機控制則是由變頻器內部控制端口直接連接頂部控制按鈕板的試壓泵。這樣的試壓泵的操作可以很方便地在試壓泵上就可操作，試壓泵的出水流量可以在1/10～8倍之間無極調節。在試壓初期的注水期間只要按動頻率升高按鈕，最高可以以8倍的正常工作時的工作流量來注水，提高了注水速度。在升壓過程中，被試驗的物體體積和升壓過程的升壓曲線的要求，需要降低試壓泵的出水流量，只要在泵體上按動頻率較低的按鈕，就可以最低調到最低10％的正常工作時的出水流量來試壓，可以降低升壓速度，達到升壓曲線的要求。
本實用新型解決其技術問題所采用的技術方案是：在試壓泵的電機電源線前段連接一個可調節頻率的變頻器，使用變頻器自帶的控制端口中的正轉、停、頻率上升、頻率下降和com端子，實現正轉啟動、停止、頻率調高和頻率調低。頻率調節范圍在5Hz-400Hz內無級調節，使其可以在任何時候?qū)υ噳罕玫碾姍C(jī)進行控制和調節其轉速。在試壓之前的注水過程中，可以把頻率跳到400Hz，試壓泵電機的轉速為正常的8倍，這樣注水流量也為正常的8倍。在試壓過程中，如果升壓速度太快，說明泵體的注水流量太大，這時可以調低電機頻率，最低可以調到5Hz，這時的試壓泵電機的轉速為正常轉速的10％，電機的轉速下降，從而試壓泵體的機械運動減慢，而使得試壓泵的出水流量減少，使升壓速度減慢。反之，頻率調大，升壓速度加快。
本實用新型的有益效果是，整個試壓過程中都可以調節試壓速度，可以以最快的注水速度來注水，用最慢的升壓速度來試壓。調節方便簡單，試壓過程對試壓泵體沒有任何損壞。加上所用元件都是自動控制的外圍元件容易實現整個試壓過程的自動控制，做到無人自動試壓?？捎糜诟呔仍噳簣?chǎng)所。
圖中1.電源開關，2.變頻器，3.控制按鈕板(其中分別有啟動按鈕、停止按鈕、頻率提升按鈕、頻率降低按鈕)，4.試壓泵電機，5.試壓泵機械升壓部分，6.試壓泵水箱，7.S型變頻器防水安裝板。
具體實施方式
在圖1中，打開電源開關，試壓泵上的變頻器進入得電待機狀態，變頻器的出線與試壓泵電機連接，當控制按鈕板得到手動控制信號時，試壓泵電機(4)開始轉動，其轉速直接由控制按鈕板的其他2個按鈕控制，一個是控制轉速上升的(最大可達400Hz也就是8倍正常轉速)，另一個是控制轉速下降的(最小可達5Hz也就是10％的正常轉速)。由于電機的轉速得到了調節，從而泵體的機械升壓部分(5)運動速度也得到了控制，這使從水箱泵出的，經過機械升壓部分的水的流量也得到了控制。從而達到控制升壓速度的控制。

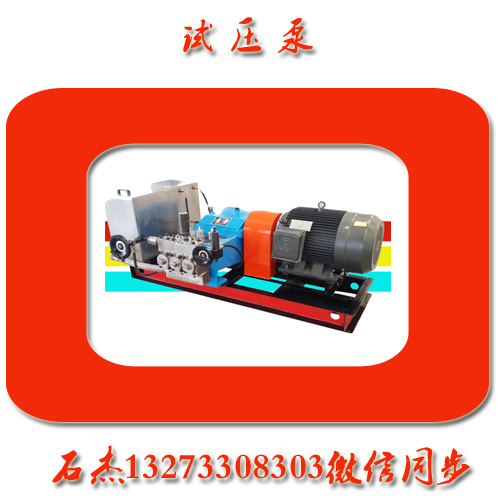

在圖2所示構造圖中，在普通的試壓泵上安裝一個“S”型的防水板，將變頻器安裝在防水板內，再將整個裝置焊接于水箱邊上，再跨騎在試壓泵電機之上，并可靠固定。最后將按鈕板安裝在“S”型防水安裝板最上面，方便操作。石杰13273308303微信同步
