| 尺寸 | 8*12mm |
|---|---|
| 防水等級 | IP67 |
| 探頭直徑 | 8 |
| 像素 | 35萬 |
| 用途 | 管道 |
| 照明方式 | 6LED |
| 品牌 | 銳傲視訊 |
| 型號 | RA57023A |
| 加工定制 | 是 |
| 試場角 | 60 |
產品介紹
RA78012A-60攝像頭模塊采用1/4英尺高清CMOS芯片，擁有800線高清晰度，月光級超低照度。此款模塊組動態范圍超寬，即使逆光，也能清晰成像，其體積輕巧，僅為8*12mm,是同類體積中性能**好的攝像頭模塊。該款攝像頭專門針對小體積應用而開發，被廣泛應用于執法記錄，航天拍攝，智能家居等領域。更多應用，期待您來開發。
接線定義
紅色 | DC3.3V~3.6V |
黑色 | 公共地線 |
黃色 | 復合視頻輸出/ CVBS |
產品參數/Spec
1、鏡頭參數
景深 | 1-5米 |
視場角 | 60° |
通光孔 | 2.8mm |
結構 | 4P+IR |
2、電氣參數
感光芯片 | 1/4 HD CMOS |
感光面積 | 4077μm x 3136μm |
| |
信號系統 | PAL/NTSC |
有效像素 | N:728(H) x 488(V) P: 728(H）x576(V) |
**低照度 | 0.01Lux/F2.0 |
工作溫度 | -20℃~50℃ Rh95% Max |
工作電壓 | DC 3.3—3.6V 100mA(攝像機工作電流) |
信噪比 | ≧46dB |
| |
水平線數 | 800TVL |
| |
產品尺寸 | 8mm*12mm |

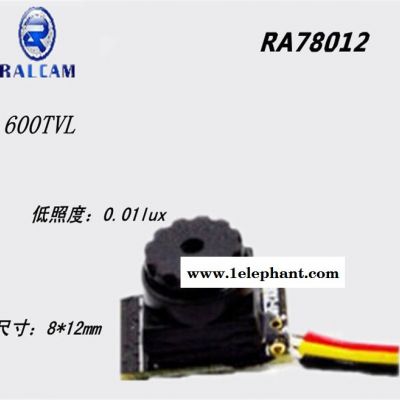

產品展示
應用案例和注意事項注意事項
注意事項：Attention
1：本模塊組為精密電子元件，請按照精密電子元件相關條例存放運輸使用。
This camera module is a precision electronic components, please Keep, use and transport in a right way.
2：如需要改裝或其他特需要求，請由專業人員操作或聯系我們。
If you have special requirement, please contact with us
3：本模組由本公司**開發，具有知識產權，請勿模仿。
With IPR, no copy
