| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 公稱通徑 | 齊全 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 驅動方式 | 手動 |
| 適用介質 | 氧氣 |
| 形態 | 其它 |
| 用途 | 截止 |
| 壓力環境 | 常壓 |
| 品牌 | 三科閥門 |
| 型號 | JY41W |
| 通道位置 | 二通式 |
簡介
??截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向**改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 ??截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
編輯本段工作原理
??截止閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 ??截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 ??截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
jy41w氧氣不銹鋼截止閥jy41w氧氣專用截止閥,jy41w氧氣專用截止閥價格及介紹：jy41w25t銅氧氣截止閥，jy41w不銹鋼氧氣截止閥，jy41w氧氣專用截止閥，jy541w40t隔墻防爆氧氣截止閥，jy541y齒輪銅氧氣截止閥，jy941w25p電動不銹鋼截止閥，jy941w25t電動氧氣截止閥
氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。 技術參數 閥體材質 1cr18ni9ti 公稱壓力pn(mpa) 2.5 公稱通徑dn(mm) 15400 性能描述 特點 具有密封性能好，作輕便靈活，安全可靠，使用壽命長等優點。
產品廣泛應用于水處理設備，化工設備，石化設備，石油設備，造紙?jiān)O(shè)備，采礦設備，電力設備配套，液化氣設備，食品設備，制藥設備，給排水設備，市政閥門，機械設備閥門，電子工業閥門，城建閥門，工業管道閥門，通用零部件，工業設備，消防暖通，中央空調，過濾設備，環保設備等領域。歡迎選購訂做！
公稱壓力：pn1.025.0mpa，150lb2500lb
工作溫度：40600℃
公稱通徑：dn15600mm
連接方式：法蘭，螺紋，對焊，承插焊，npt
材質：pvc，abs，rpp，304，316，304l，316l，wcb，cf3，cf8，cf3m，cf8m，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。
二、JY41W不銹鋼氧氣截止閥結構特點：
1、對于公稱壓力PN≥1.6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。

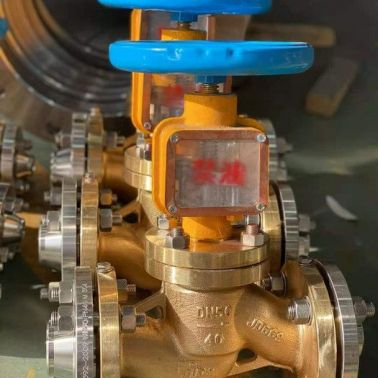

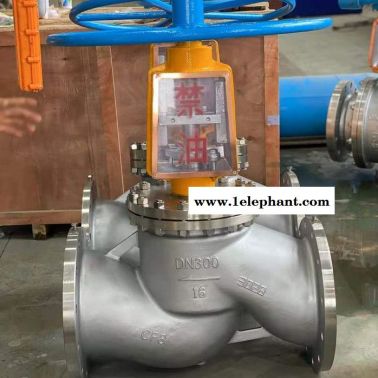

4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
