| 溫度 | ≤700℃ |
|---|---|
| 輸出信號 | 4 ～20mA 負載電阻≤500Ω 隔離 |
| 測量范圍 | 0.01～25.00%O2(量程從5.00％－25.00％內自由設置） |
| 電源電壓 | 220V |
| 功耗 | 150W |
| 基本誤差 | ≤±1% |
| 類型 | 氧化鋯 |
| 顯示方式 | 數顯式 |
| 結構型式 | 分體式 |
| 品牌 | 上海自動化儀表廠 |
| 型號 | ZO系列 |
| 加工定制 | 是 |
一、氧化鋯分析儀用途
ZOY－4系列智能氧化鋯氧量分析儀是一種實用可靠的自動化分析儀表。能與各種電動單元儀表、常規顯示記錄儀表及DCS集散控制系統配合作用，可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析。以實現低氧燃燒控制，達到節能目的，減少環境污染。

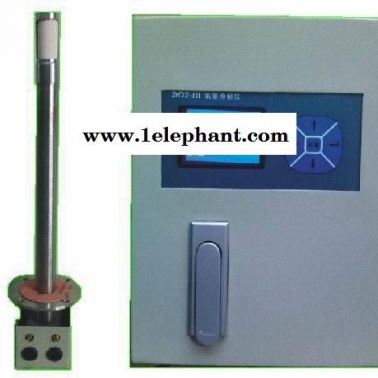

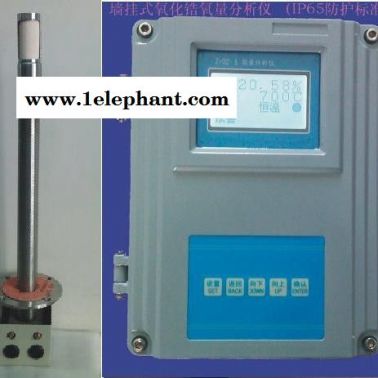

ZOY－系列智能氧化鋯氧量分析儀有ZOY型氧化鋯探頭（一次儀表）和ZOY氧量變送器（二次儀表）二部分組成?？筛鶕?jù)用戶需要定做300-1200mm
二、氧化鋯分析儀工作原理
１、氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電解質具有傳導氧離子的特性。被測氣體（煙氣）通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣體（空氣）通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外側氧濃度不同時，在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。
三、型號規格及技術指標
1、技術指標
① 基本誤差：＜±2％F·S，儀表精度１級
② 量 程：0～5％O2；0～10％O2；0～20％O2；0～25％O2
③ 本底修正：-20mV～+20mV
④ 被測煙氣溫度：ZOY-4型低于700℃（低溫型） ZOY-5型700～1000℃（高溫型）
⑤ 輸出信號：可擴展雙路隔離輸出，0～10mADC和4～20mADC，采取光電隔
離，直接和計算機聯網。
⑥ 負載能力：0 ～1.2ΚΩ或0～600Ω
⑦ 環境條件：0～50℃；相對濕度＜90％
⑧ 電 源：220V±10％，50Hz
⑨ 功 耗：變送器約8W，加熱爐平均約50W
⑩ 響應時間：90％約3秒
氧化鋯探頭加熱爐升溫時間：約20分鐘
氧化鋯探頭壽命：氧化鋯管按GB11169-89保用一年。主體壽命5年以上。
