| 品牌 | weightec-mc |
|---|---|
| 型號 | WTCUSS/WTCUSE/WTCSS |

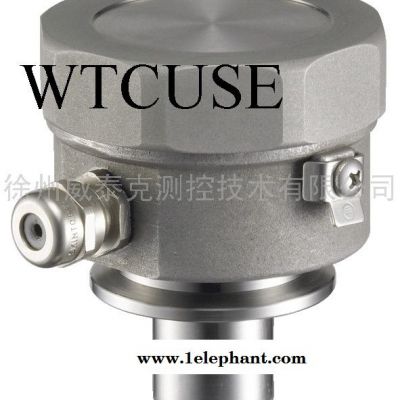

微波流量開關WTCUSS/WTCUSE/WTCSS:
原理：
1.反射式
非接觸式超聲波物位開關發出一個高頻超聲波脈沖，空罐時這個高頻脈沖在容器壁內傳播，形成多次反射；滿罐時大部分超聲波直接進入液體只有少量聲波反射。通過‘自學習’鍵，物位開關獲得空料、滿料狀態下自學習回波曲線。測量時物位開關將回波曲線與自學習回波曲線進行分析比較，確定料位狀態，并給出狀態輸出。
2.回波式
物位開關在反射式工作模式下，當容器內介質粘稠（如：潤滑油脂）產生掛壁，發出的超聲波被掛壁介質吸收，使反射波減弱，嚴重時會沒有反射波。此時，需采用回波式工作模式?；夭ㄊ浇邮諏γ婀薇诘姆瓷湫盘?，因而不受物料掛壁的影響。
特點:
由于非接觸測量技術，整體結構采用不銹鋼材料，使該開關具有：
與被測介質不接觸，非常衛生；
適用于各種材料的容器：金屬、陶瓷、玻璃、塑料等；
與容器壓力無關；
安裝方便；固定座與容器焊接或粘接，并通過三爪卡環固定物位開關。
應 用： 食品、制藥、石油化工、液壓機械、過程控制，用于物料的流動、堵塞或停止。
外殼材料： 不銹鋼316L
測量范圍： 0...2m
輸出形式： WTCUSS和WTCUSE為PNP / WTCSS為繼電器輸出60 AC 0.3A或125 VDC 0.5A 常開或常閉
過程溫度： -40…70 °C
防護等級： WTCUSS和WTCUSE為IP67 / WTCSS為IP66
防爆
P 標準型(非防爆)
I 粉塵防爆型(DIP B22)
過程溫度
A -20℃...+80℃
B -20℃...+220℃（過程適配器）
C **大700℃（陶瓷法蘭）
過程連接
GP G1 A螺紋
NP DN40 PN16法蘭
YP 隔離法蘭
KP 管式夾具安裝
供電
D 16...30V AC/DC
A 90...240V AC
